高效臭氧溶气系统
基于供气式自激振荡脉冲射流技术的新型溶气设备
具有高溶解效率，高臭氧有效利用比例，高均匀分散的高效臭氧溶气系统主要由空化增强装置、高压 溶气装置、气水二次分散器三部分构成，是实现臭氧从气相向液相高效溶解分散的核心设备，专门适 用于有羟基自由基产生的臭氧催化氧化过程。有别于传统的文丘里式射流器，该系统可在最大程度上 提高臭氧的溶解度和溶解效率，减少臭氧无效消耗(自分解或直接氧化)、提高臭氧有效利用(产生 羟基自由基)的比例，快速实现臭氧及自由基在混合段极致均匀分散，从而为后续臭氧和催化剂反应 产生自由基创造了良好的条件，最终达到提高COD 的去除效率并减少臭氧投加量的效果。
产品特点
高压溶气装置是基于供气式自激振荡脉冲射流技术开发的一种新型溶气设备，对流经自激振荡脉冲射流中的混合气液进行剧烈、反复的剪切、破碎，使得气泡不断破碎至纳米级，增加气液的接触面积以及接触时间，从而达到提高溶解性能的作用。
技术参数
- 规格系列：(0.4-0.8 MPa)和(0.2-0.4 MPa)两个系列
- 应用场景：适用于不同的应用场景
核心优势
- 喷射+打碎+混合+文丘里效应
- 无混合剂剪切效果，无混合的剪切效果
工作原理
原理说明
喷射+打碎+混合+文丘里效应
原理说明

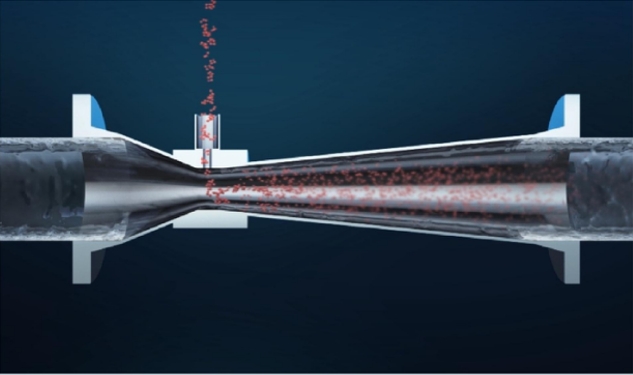

文丘里效应，无混合剪切效果
空化增强装置
该装置包括磁化模块、机械空化模块、超声空化模块，兼具磁化+超声空化+机械空化三者的协同作用。高压溶气装置产生的高浓臭氧水在快速通过空化装置时，通过秒级的快速空化作用，产生羟基自由基氧化有机物，解决臭氧快速衰减段(<20s)的无效消耗(臭氧自分解及直接氧化)比例，提高臭氧有效利用(产生羟基自由基)的比例。

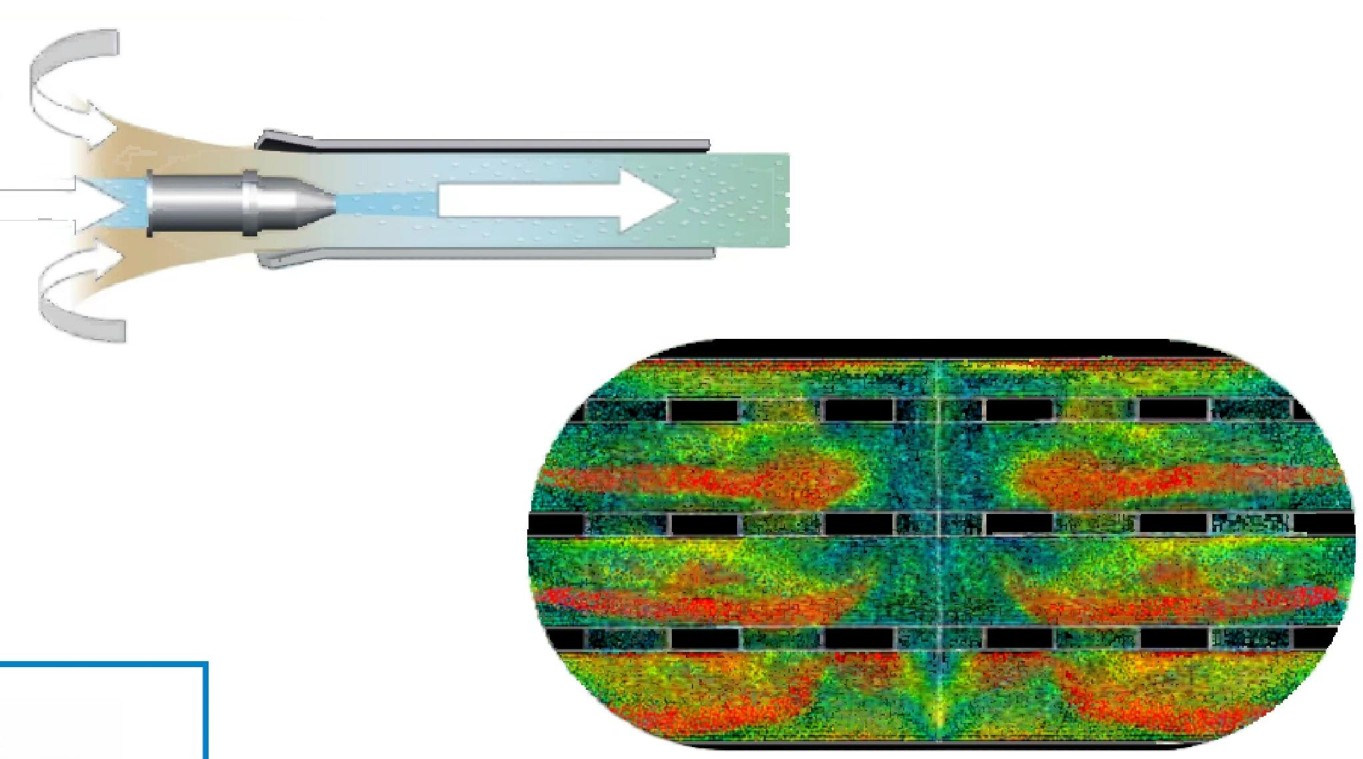

气水二次分散器
气水二次分散器可将混合气液以脉冲方式喷射出去，配合二次布水曝气技术，最终 可带动6-8倍体积的反应器/池底混合气液，实现均匀布水曝气。
不同溶气方式的优缺点对比

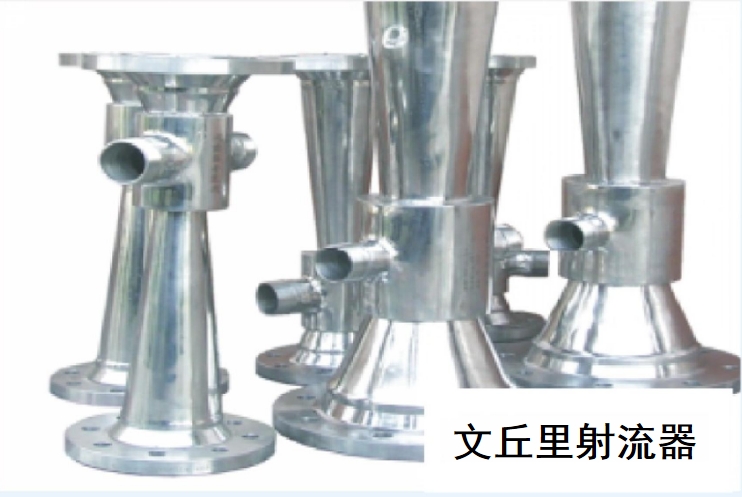

| 项目 | 3H高效溶气系统 | 传统文丘里射流器 | 钛板曝气盘 |
|---|---|---|---|
| 溶气效率 | 效率高(高压溶气，喷射+打碎+混合+文丘里效应) | 效率中等(低压溶气，只有文丘里效应) | 效率低(常压溶气) |
| 臭氧无效消耗 | <5%(磁化+超声空化+机械空化协同作用，臭氧快速转变成自由基) | >30%(臭氧快速消耗无法避免) | >30%(臭氧快速消耗无法避免) |
| 分散均匀度 | 非常均匀(脉冲方式喷射) | 不均匀(低速混合) | 非常差(无混合作用) |
| 臭氧整体利用效率 | 高 | 低 | 低 |
| 适用应用领域 | 臭氧催化氧化 | 脱色、消毒等管道投加微量臭氧 | 空气曝气 |
